婬荡少妇21p,中国浓毛少妇毛茸茸,国产精品区最新视频,老熟女妇网站,亚洲日韩欧美综合热小说,国产免费Tv视频,JIZZ中国JIZZ在线观看视,久九九久视频精品免费,白丝喷水一区二区三区,让少妇高潮无乱码高清在线观看,西西人体午夜高清视频,又大又粗又硬又爽的福利视频,自拍偷拍一区二区三区,欧美伊香蕉久久综合网,一区二区三区精品免费视频,日韩一级精品视频在线,中年熟女大保健私密按摩

南通市晗泰化工有限公司 >> 產(chǎn)品展示 >> 內(nèi)外墻乳膠漆助劑 >> 分散劑 >> 分散劑HT A20

分散劑HT A20

一、概述

HT A20為酸性基團(tuán)改性的聚丙烯酸酯乙醇溶液

。改善無(wú)機(jī)顏填料在有機(jī)溶劑、樹(shù)脂溶液和聚合物中潤(rùn)濕分散

，減少分散過(guò)程所需時(shí)間

，使粒子穩(wěn)定分散在體系中

，防止分散后的粒子再團(tuán)聚

。

二

、技術(shù)數(shù)據(jù)

固含量：55%

溶劑：乙醇

外觀：淺黃色透明液體

三、用量及用法

HT A20加入量為無(wú)機(jī)顏填料質(zhì)量分?jǐn)?shù)的1-2%

。

在無(wú)機(jī)如鈦白粉氣粉碎時(shí)加入HT A20，使HT A20和顏填料充分混合

。

四

、功能

HT A20通過(guò)改性劑分子鏈中的錨固基團(tuán)吸附在無(wú)機(jī)顏填料粒子表面，改性劑分子鏈中的聚丙烯酸酯能有效地包覆無(wú)機(jī)顏填料粒子

，防止粒子在儲(chǔ)存過(guò)程中團(tuán)聚，并可降低無(wú)機(jī)顏填料的含水率

。由于處理后的無(wú)機(jī)顏填料粒子表面疏水性強(qiáng)

，粒子很容易分散在有機(jī)溶劑、樹(shù)脂溶液和聚合物中

。可降低體系粘度

，獲得高光澤

、增進(jìn)遮蓋力。

五

、應(yīng)用領(lǐng)域

改性后的無(wú)機(jī)顏填料可用于工業(yè)涂料、建筑涂料

、卷材涂料

、汽車(chē)涂料、木器和家具涂料

、防腐涂料

、顏料濃縮漿等體系

。

六

、特性和優(yōu)點(diǎn)

HT A20改善了無(wú)機(jī)顏填料與介質(zhì)間的潤(rùn)濕性，減少了分散過(guò)程所需要的時(shí)間并改善了光澤和流平

，降低了粘度并避免觸變性

。HT A20通過(guò)聚合物中聚丙烯酸酯鏈的空間位阻穩(wěn)定作用防止儲(chǔ)存過(guò)程中顏料絮凝和沉淀

，保持處理后的無(wú)機(jī)顏填料在體系中均勻分散

。由于HT A20分子量高

、性質(zhì)與樹(shù)脂相近，所以HT A20不會(huì)對(duì)涂料基料耐久性產(chǎn)生影響

。

七、運(yùn)輸及儲(chǔ)存

從生產(chǎn)之日起1年

。

遠(yuǎn)離熱源

，于通風(fēng)干燥地方存放。

應(yīng)用測(cè)試

HT A20改性金紅石鈦白粉的效果優(yōu)于其它表面處理劑如三羥甲基乙烷

、三乙醇胺，能改善鈦白粉在介質(zhì)中的再分散性和穩(wěn)定性

、提高鈦白粉的遮蓋力

。

1有機(jī)表面處理劑HT A20結(jié)構(gòu)示意圖

HT A20為丙烯酸類(lèi)嵌段聚合物，結(jié)構(gòu)示意圖如下圖1所示：

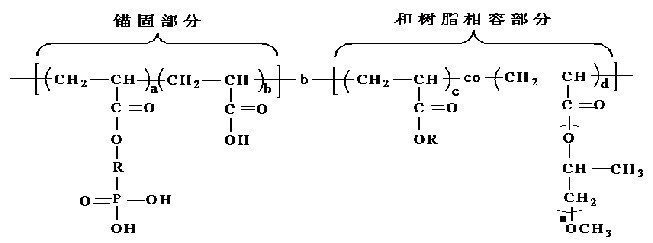

圖1 有機(jī)表面處理劑結(jié)構(gòu)示意圖

HT A20分子中的錨固部分由（甲基）丙烯酸

、磷酸的均聚物或共聚物組成，通過(guò)和鈦白粉間的吸引力（配位作用

、共價(jià)鍵）吸附在粒子表面

，將粒子隔離開(kāi)來(lái)

。和樹(shù)脂相容的穩(wěn)定部分由丙烯酸酯、甲氧基聚丙二醇丙烯酸酯無(wú)規(guī)共聚物組成

，賦予表面改性后的鈦白粉粒子良好的再分散性

，并且能穩(wěn)定均勻分散在樹(shù)脂溶液和溶劑揮發(fā)后的樹(shù)脂中。在體系干燥過(guò)程中以及干燥后

，和樹(shù)脂相容的部分能包覆在鈦白粉粒子表面

，防止粒子聚集

，使得鈦白粉粒子在樹(shù)脂中能均勻分散

。圖2表示改性劑HT A20處理鈦白粉粒子后，HT A20在粒子表面的形態(tài)

。圖2a表示在樹(shù)脂溶液或溶劑中

，干燥前

，改性劑的錨固部分和鈦白粉粒子間通過(guò)共價(jià)鍵

、配位鍵結(jié)合在粒子表面上

，聚丙烯酸酯部分充分伸展

，通過(guò)空間位阻作用穩(wěn)定粒子

；干燥后

，聚丙烯酸酯部分包覆在粒子上或和樹(shù)脂基體互相滲透。圖2b表示在水性體系中

，干燥前，改性劑的聚丙烯酸錨固部分和鈦白粉粒子間通過(guò)共價(jià)鍵

、配位鍵結(jié)合在粒子表面上

，依靠靜電斥力穩(wěn)定粒子；干燥后

，聚丙烯酸酯部分包覆在粒子上或和樹(shù)脂互相滲透

?div id="m50uktp" class="box-center"> ？梢?jiàn)

，雙親型嵌段聚合物改性劑HT A20對(duì)鈦白粉進(jìn)行有機(jī)表面處理后，在有機(jī)溶劑體系和水性體系中

，都能提高鈦白粉在介質(zhì)中的分散穩(wěn)定性并改善鈦白粉和樹(shù)脂的相容性

。

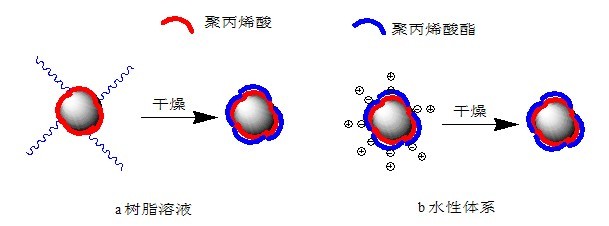

圖2 改性劑和鈦白粉粒子結(jié)合示意圖

2有機(jī)表面處理劑HT A20應(yīng)用測(cè)試

2.1 表面有機(jī)改性后的鈦白粉在不同分散體系中的懸浮穩(wěn)定性

表1 不同處理劑改性后的鈦白粉在不同分散體系中的沉降時(shí)間（min）

表面有機(jī)處理劑		HT A20	競(jìng)品1	三羥甲基乙烷	三乙醇胺
分散介質(zhì)	去離子水	200	20	35	20
分散介質(zhì)	乙酸丁酯	4000	30	14	6
備注		以出現(xiàn)沉淀的時(shí)間為沉降時(shí)間，沉降距離25cm 。鈦白粉干法改性：取100g金紅石鈦白粉、1.5g改性劑，放入到高速粉碎機(jī)里，進(jìn)行干法處理。
